Agrónic 4500
La clave para simplificar la digitalización en la agricultura.
Cubre las necesidades más exigentes del mercado
y de las instalaciones más complejas.
360 views
Description
El Agrónic 4500 es un equipo diseñado para satisfacer las demandas de producción en fincas agrícolas.
Con una capacidad notable en sectores y módulos de campo, este equipo se adapta perfectamente a una amplia variedad de cultivos y sistemas de riego.
Ofrece soluciones avanzadas como el riego con energía solar, métodos de fertirrigación y cultivos hidropónicos.
Su tecnología de Agricultura 4.0 y precisión agrícola permite un monitoreo continuo y una gestión eficiente de los cultivos.
Optimiza el uso de recursos como agua, energía y fertilizantes, garantizando resultados excepcionales en tus actividades agrícolas.
Se gestiona a distancia mediante Agrónic APP, VEGGA y Agrónic PC.
FeaturesThese are the available features of the controller
1
4 Cabezales de riego
El programador cuenta con la capacidad de controlar hasta 4 cabezales de riego independientes.
Cada cabezal contiene los elementos necesarios para preparar el agua de riego y los nutrientes, incluyendo bombas de impulsión, válvulas generales, sistemas de fertilización y filtros.
Además, cada cabezal cuenta con configuraciones individuales para la fertilización, salidas generales, filtros, regulación de presión, motor diésel y mezcla de aguas. Esto asegura un control preciso y personalizado para cada uno de los cabezales del sistema, ofreciendo una solución adaptable y eficiente para tus necesidades de riego y fertilización.
2
Gran cantidad de sectores con contador volumétrico individual
Permite controlar hasta 400 sectores de riego y configurar hasta 40 sectores en un programa.
Cada sector puede tener un contador de volumen o detector de caudal, contador de energía, entrada de inicio, referencia de presión, área y tipo de cultivo.
Proporciona información precisa y opciones de programación para cada sector, garantizando un riego eficiente y adaptado a cada cultivo.
3
Grupos de sectores
El Agrónic 4500 puede utilizar grupos de sectores para simplificar la asignación de sectores a los programas de riego.
Cada grupo puede contener hasta 20 sectores y se identifica con un número único. En lugar de ingresar el número de sector individual, se ingresa el número de grupo más 500 (por ejemplo, 501).
Esto permite una configuración más eficiente y se pueden crear hasta 40 grupos en total.
4
Gran versatilidad en la programación
El programador admite hasta 99 programas de riego ofreciendo dos modos de programación: subprograma y lineal.
En el modo subprograma, cada programa puede tener hasta 20 subprogramas con 10 sectores activos simultáneamente.
En el modo lineal, cada programa puede tener hasta 20 sectores que se pueden agrupar para regar de forma consecutiva, ya sea individualmente o en grupos internos.
Además, los programas de riego se pueden iniciar de tres formas: por horario, por secuencia o mediante un condicionante. Esto brinda flexibilidad para ajustar el riego según las necesidades específicas de cada sector.
5
Dosificación avanzada de fertilizantes
El equipo controla hasta 8 fertilizantes, 2 ácidos y 2 tratamientos fitosanitarios en tanques independientes y para cada uno de los 4 cabezales.
Permite regular el pH y la conductividad eléctrica. Los valores de preriego y postriego son configurables para cada subprograma o agrupación en un programa lineal.
Al finalizar la fertilización, se realizan limpiezas en las inyectoras.
Se puede elegir unidades de fertilización en tiempo o volumen.
Los agitadores son opcionales y se pueden configurar su uso.
Los fertilizantes se aplican en serie, paralela o en modo solar según la configuración del cabezal.
Se pueden detectar problemas en los contadores de fertilizantes.
6
Estaciones de bombeo complejas
Cada cabezal cuenta con 6 salidas generales de riego, incluyendo un motor que puede ser una motobomba o grupo electrógeno.
Se asignan motores a cada sector, y se activan simultáneamente.
Se pueden configurar temporizaciones para separar la activación del motor y el sector.
La presión de riego se puede regular mediante control PID o entregando una referencia al variador.
Los motores se activan o detienen según el caudal previsto necesario.
Para los 4 cabezales, el equipo gestiona 24 bombas, 4 motores diésel y 4 regulaciones de presión.
7
Configurable hasta 12 grupos de filtros
Cada cabezal cuenta con 3 grupos de filtros con distintos tiempos de lavado.
Inicio por presión diferencial, presostato, sensores de presión, tiempo o volumen.
Configuración para parar sectores de riego y fertilizantes durante la limpieza.
Control de avería mediante limpiezas continuas.
Salidas general configurable para los filtros.
Posibilidad de configurar el cabezal 1 como filtro común a todos los cabezales.
8
Variedad de sensores para un control preciso y versátil
Los sensores en agricultura son herramientas importantes para monitorear y recopilar datos sobre el suelo, las plantas y el entorno, lo que permite una toma de decisiones precisa y eficiente en cuanto al riego, la fertilización, la detección de enfermedades y plagas, y la gestión general del cultivo.
Existen cuatro tipos de sensores en el Agrónic 4500:
- Los sensores digitales se conectan a entradas digitales y se pueden tener hasta 80.
- Los sensores analógicos, que miden corriente o tensión, se conectan a entradas analógicos y se permiten hasta 120.
- Los sensores de contador miden volúmenes o cantidades y pueden conectarse a diversas entradas, con un total de 80 + 1 por sector (400).
- Los sensores lógicos realizan operaciones matemáticas o lógicas con otros sensores o condicionantes y se permiten hasta 20.
9
Riego condicionado a través de sensores
El programador cuenta con 120 condicionantes configurables para acciones basadas en sensores digitales, analógicos, contadores o cálculos.
Las acciones incluyen paradas temporales, definitivas o condicionales de programas, inicio/paro de riego, ajuste de unidades de riego/fertilizante, paro programado, etc.
Cada condicionante puede generar anomalías, activar alarmas, enviar mensajes SMS a otras máquinas.
Ejemplos de uso son: finalizar riegos por roturas, aplazar riegos por falta de nivel o exceso de viento, ajustar volumen de riego según contenido de agua, radiación solar o evapotranspiración, finalizar riego por lluvia, entre otros.
10
Control de pívots
Gestión remota de hasta 4 pívots circulares.
Sus prestaciones son:
- Lectura de su posición por GPS.
- Control de la velocidad y dirección.
- Desactivación de la pistola y el alero según posición.
- Control sobre motores diésel o riego solar.
- Control de las porterías físicas en pívots sectoriales.
- Acción manual como el arranque, paro, pasadas en seco, etc.
- Sectorización y configuración hasta 8 áreas regables por pívot.
- Programación por tiempo o por pasadas.
- Modificación de la pluviometría por área.
- Información sobre las alarmas, desalineamiento, patinaje y posición del pívot.
- Modificación del riego en función de los sensores (clima, planta, suelo).
- Gestión remota a través del Agrónic PC y VEGGA.
11
Uso de energía renovables
El Agrónic 4500 revoluciona el riego solar fotovoltaico con optimización energética, gestión programada y límites hidráulicos.
Proporciona un enfoque eficiente y sostenible para el abastecimiento de agua en la agricultura, aprovechando la radiación solar para alimentar la estación de bombeo y regar los sectores de la finca.
Introduce nuevos algoritmos y criterios de gestión, priorizando el riego y fertirrigación según criterios agronómicos.
Este sistema innovador garantiza un uso óptimo de recursos y maximiza la productividad agrícola.
12
Nebulizaciones inteligentes
Las nebulizaciones sirven para aumentar la humedad, enfriar el ambiente, controlar plagas, mejorar la calidad del aire y facilitar la propagación vegetativa.
Es importante utilizarlas de manera controlada y adaptada a las necesidades de los cultivos para evitar problemas como enfermedades fúngicas debido al exceso de humedad.
El sistema permite crear hasta 8 nebulizaciones con hasta 8 salidas activadas secuencialmente durante un tiempo específico.
Después de cada ciclo, hay un tiempo de pausa ajustable donde se puede modificar automáticamente según los valores de los sensores.
Este control puede basarse en DPV, temperatura, humedad o condicionantes para lograr una gestión precisa y eficiente de la nebulización en función de las necesidades y condiciones ambientales.
13
Control de drenaje para maximizar el rendimiento
El riego en las bandejas de drenaje permite controlar el suministro de agua a las plantas, mantener el nivel de humedad adecuado en el suelo, garantizar la disponibilidad de nutrientes esenciales, eliminar sales y toxinas acumuladas, y controlar enfermedades y plagas.
Estos aspectos son esenciales para promover el crecimiento saludable de las plantas en el invernadero.
El programador tiene la capacidad de gestionar hasta 20 controles de drenaje que miden volumen, conductividad, acidez y nivel en bandejas.
Cada drenaje está vinculado a un programa de riego y sector especifico. Tras el riego del primer sector, se aplican los mismos ajustes a los sectores restantes para lograr el drenaje deseado.
Para alcanzar el volumen de drenaje deseado, se puede ajustar la cantidad de riego o el intervalo entre inicios del programa.
External modules
Sistema compuesto por dos Enlaces Agrónic Monocable (EAM) al cual se le pueden conectar, a cada EAM, hasta 120 módulos Agrónic Monocable (MAM) de diferentes modelos para el control de electroválvulas y sensores digitales y analógicos.
El sistema está formado por dos Enlaces Agrónic Radio (EAR), con capacidad hasta 60 Módulos Agrónic Radio (MAR) por cada EAR.
Disponibles modelos con baterías de Ni-Mh y con pilas de litio. En el caso de baterías, será necesario panel solar.
Con la opción "Enlace AgroBee-L", el equipo enlaza hasta con dos redes de módulos radio AgroBee-L, ampliando las posibilidades y el uso de nuevas prestaciones.
Los diferentes módulos de la gama, activan válvulas y otros elementos de riego, así como la lectura de sensores digitales, analógicos y contadores.
Los módulos radio AgroBee-L trabajan con modulación radio LoRa, que opera en las bandas libres de 868 MHz / 433 MHz / 915 Mhz, obteniendo radios de cobertura de hasta 2500 metros entre dos puntos (en función de la orografía).
ConectividadManage your controller remotely from different devices
Opciones
(VEGGA)
Licencia para conectar el equipo con la nube.
(Agrónic PC + VEGGA)
Licencia para conectar hasta 3 PC/Servidores al equipo a través de GPRS o WiFi. O para conectar 1 PC/Servidor al equipo a través de USB, RS485 o Radioenlace.
Opción para conectar con Agrónic PC y VEGGA vía GPRS, y/o para recibir mensajes SMS del equipo.
Opción para conectar con Agrónic PC y VEGGA vía router WiFi.
Opción para conectar con Agrónic PC vía cable.
Puerto serie para conectar con Agrónic PC con caja de Enlace RS485
Opción para enlazar módulos externos AgroBee-L 868 MHz, 915 MHz y 433 MHz.
(disponible para 2 coordinadores)
Puerto serie para conectar módulos de expansión (50).
Puerto serie para conectar sistemas Radio (2), Monocable (2) y otros módulos externos con protocolo Modbus (32).
Opción para conectar con módulos externos Agrónic Radio.
Opción para conectar con módulos externos Agrónic Monocable.
Placa con 6 entradas analógicas (5 de 4-20 mA y 1 de 0-20V) y 5 salidas analógicas / pulsadas.
Posibilidad de añadir una segunda placa.
Placa con 6 entradas analógicas (5 de 4-20 mA y 1 de 0-20V) y 5 salidas analógicas / pulsadas.
Accessories
Estos son los accesorios disponibles para este equipo.
Summary
- Versión básica con las características por defecto del programador.
- Versión plus con un notable aumento de las prestaciones.

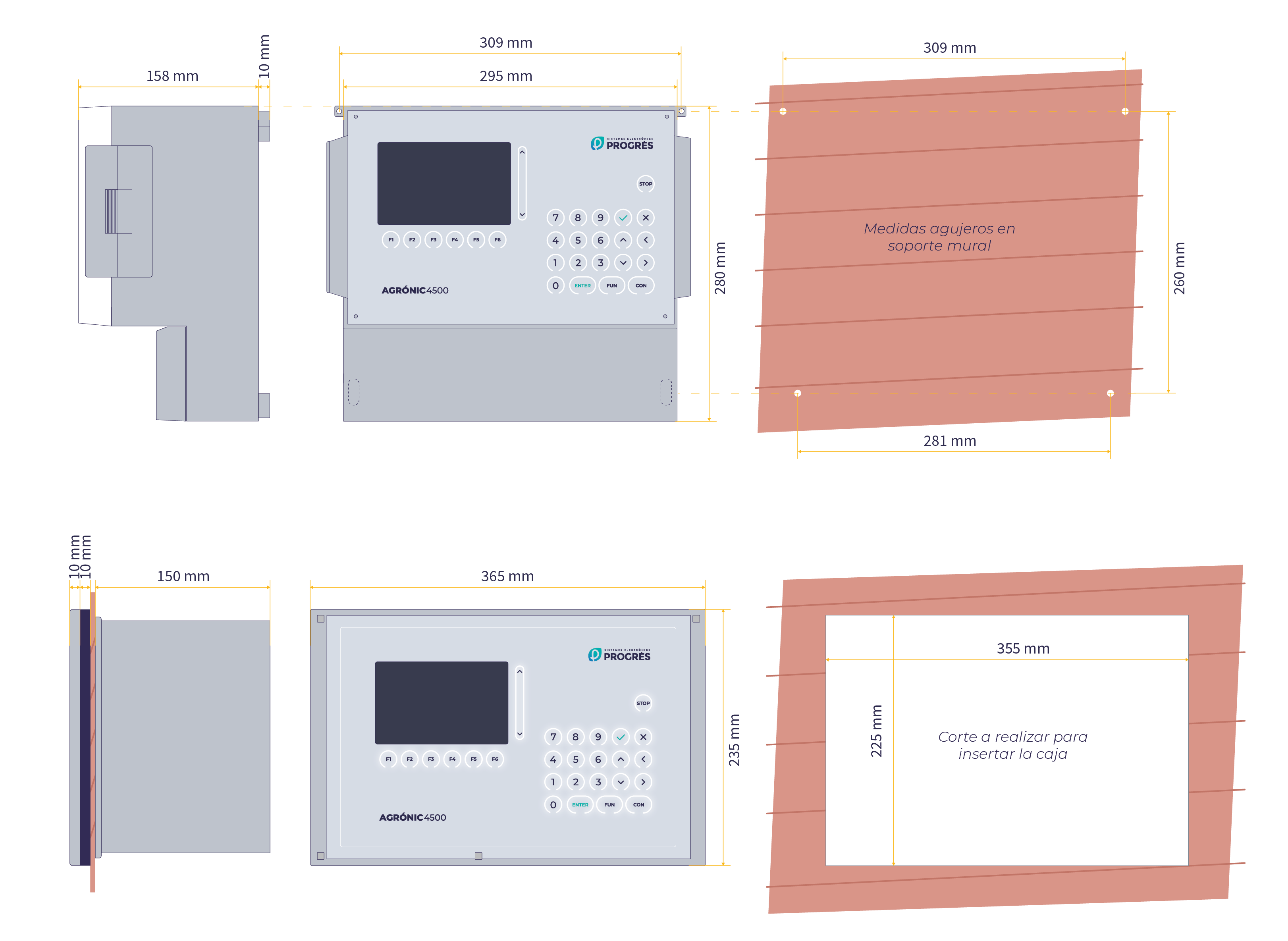

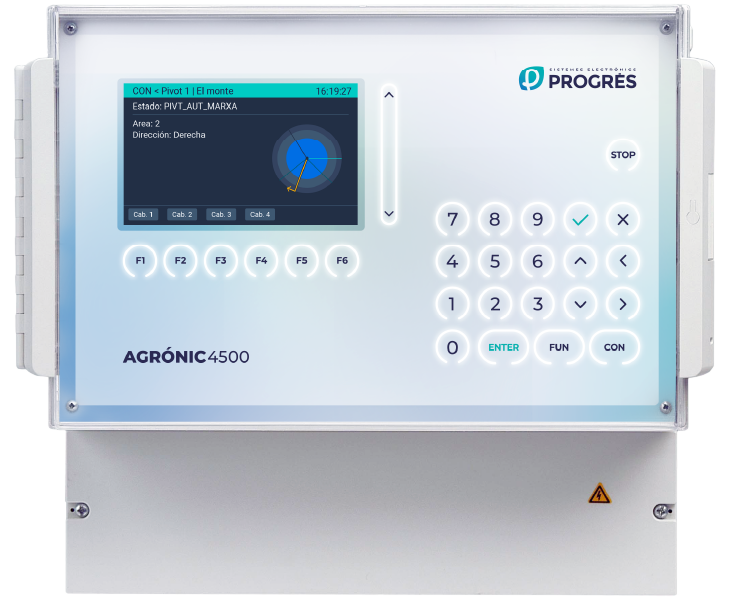

- Formato caja mural, para instalarlo en cualquier sitio.

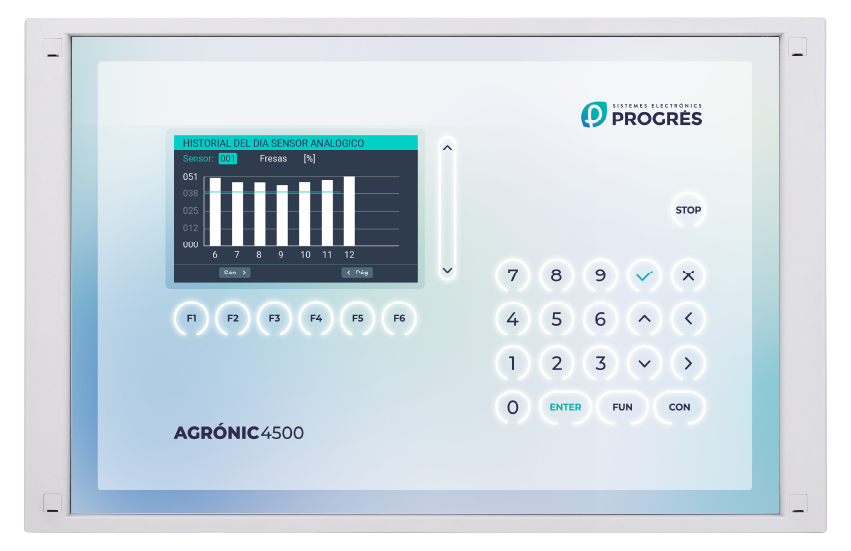

- Formato empotrar para colocarlo en armarios o pupitres.
- 24 salidas digitales ampliables hasta 104 más 12 entradas digitales.
- Salidas relé o latch de 2 o 3 hilos.
- Alimentación a 12 Vdc.
- Salidas para 12 Vdc o 24 Vac.
- Doble tensión
* Las características en azul solo están disponibles en la versión PLUS del producto.
* Las características en verde solo están disponibles en la función HIDRO del producto.
* Las características en rojo solo están disponibles en la función SOLAR + la versión PLUS del producto.
* Las características en morado solo están disponibles en la función PIVOTS + la versión PLUS del producto.
DE 1 A 4 CABEZALES
Bombeo
- Motores o válvulas generales: 6
- Grupo electrógeno o motobomba: 1
- Regulación de presión
- Bombeo solar, incluso suma de energía solar y de red
Filtros
- Grupo de filtros con tiempo distinto: 3
- Número de filtros: ilimitado
- Referencia de presión para la limpieza de filtros
Fertilización
- Fertilizantes: 8
- Tipo de instalación: serie, paralela o solar
- Tipo de fertilización: por CE, por CE entrada, Uniforme, Proporcional o Unidades (tiempo o volumen)
- Regulación de pH: 1 o 2 (puede ser base)
- Tratamientos fitosanitarios: 2
- Mezcla de dos aguas de riego
- Control de volumen de los depósitos
RIEGOS
Sectores
- Número de sectores: 99 o 400
- Por cada sector:
- Contador de volumen y energía
- Detector de caudal
- Tipo de cultivo y área para programación masiva
- Referencia de presión para el riego
Grupo de sectores
- Número de grupos: 40
- Número de sectores por grupo: 20
Programas
- Número de programas: 40 o 99
- Número de subprogramas o posiciones: 12 o 20
- Número de sectores en cada subprograma: 10 individuales o 40 utilizando grupos
- Máximo de sectores por programa regando al mismo tiempo: 40
- Número de condicionantes: 6
- Horas de inicio: 6
- Control de drenaje
- Número de drenajes para todos los programas: 20
Solar hibrido
- Número de cabezales con riego solar: 1
SENSORES
Digitales
- Número de sensores digitales: 80
Analógicos
- Número de sensores analógicos: 120
Contadores
- Número de sensores contadores: 80
- Contadores con salida de pulsos, analógicos y de frecuencia
- Medición de volumen, energía y unidades
- Sumatorio de varios contadores
Lógicos
- Número de sensores lógicos: 20
- Número de entradas para cada sensor: 5
- Tipo de entradas: sensor digital, condicionante, salida digital, sensor lógico, sector, sensor analógico, sensor contador y salida analógica
- Operaciones de suma, resta, media, AND y OR
CONDICIONANTES
- 120 condicionantes, con opción a:
- Paro definitivo
- Paro temporal
- Paro condicional
- Inicio
- Inicio / Paro
- Aviso
- Modifica Riego
- Modifica Fertilizante
- Modifica frecuencia
NEBULIZACIONES
- Número de nebulizaciones: 8
- Control por humedad / temperatura o DPV
PÍVOTS
- Número de pívots: 4
MODULOS EXTERNOS
AgroBee-L
- Número de coordinadores: 2
- Número de módulos por cada coordinador: 20
- Número total de módulos: 40
Modbus externos
- Número de dispositivos ModBus Externos: 32
Agrónic Monocable
- Número de EAM's: 2
- Número de módulos MAM por cada EAM: 120
- Número total de módulos: 240
Agrónic Radio
- Número de EAR's: 2
- Número de módulos MAR por cada EAR: 60
- Número total de módulos: 120
Módulos de expansión
- Número de Módulos de Expansión: 50
COMUNICACIONES
- Comunicación tableta mediante GPRS o WiFi.
- Comunicación a PC mediante GPRS, WiFi, Radioenlace o USB
- 1 puerto USB
- 1 puerto RS485
Disponible en español, inglés, francés, italiano y portugués.
